直讀光譜儀進(jìn)行碳元素分析的秘訣是什么？完善的樣品制備！

直讀光譜儀（OES）是一種分析硼、碳、硫等低檢測限元素的理想解決方案。

采用OES準(zhǔn)確分析鑄鐵中的碳元素不僅切實(shí)可行而且簡單有效，僅需正確的樣品制備即可。

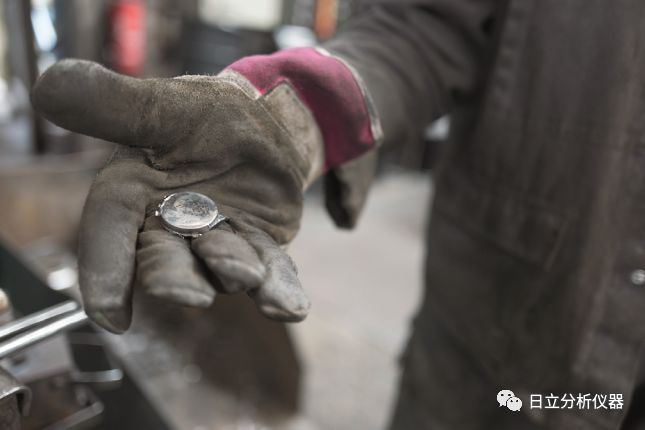

冷卻時間的重要性

必須確保冷卻時間，過長則會出現(xiàn)石墨化現(xiàn)象，且白口化對于獲得正確的碳結(jié)果也至關(guān)重要。

當(dāng)鑄鐵樣品中形成球墨狀碳時，就會形成單質(zhì)碳，碳的均勻性就會受到影響，則需要使樣品中的碳盡可能以一致的方式溶解。

如需使用模具，確保完全使用由導(dǎo)熱性能好的材料制成的（例如銅）并保持干凈，以免先前測試中所形成的殘留減緩冷卻過程。

使用圓盤光譜磨樣機(jī)時，砂紙為關(guān)鍵因素

使用配備錯誤砂紙類型的磨樣機(jī)是樣品制備過程中的一個常見的錯誤。

若要分析鋼鐵、鎳、鈷或鈦基金屬，應(yīng)使用氧化鋁磨樣機(jī)。氧化鋯或碳化硅適用于分析鋁濃度低的金屬。

每隔5-10個樣品更換砂紙，避免對樣品造成污染。如果樣品表面并非完全由金屬材料制成，也可能會發(fā)生交叉污染。任何殘留氧化物及其他物質(zhì)均會對結(jié)果造成影響。

鑄鐵樣品制備的**方法是使用杯型砂輪磨樣機(jī)。

避免出現(xiàn)漂移

OES光譜儀的靈敏度無法長期保持穩(wěn)定。環(huán)境因素及部件老化可能導(dǎo)致其分析性能隨時間變化。

為避免出現(xiàn)這一情況，公司可側(cè)重于使用熱膨脹系數(shù)小的材料或嘗試穩(wěn)定其測試環(huán)境中的溫度及壓力。

OES光譜儀更為**、經(jīng)濟(jì)、智能。其配備總波長覆蓋范圍介于130-800 nm之間的光室，因此可提前發(fā)現(xiàn)因溫度或壓力變化引起的光譜漂移，加以糾正，避免出現(xiàn)問題。
